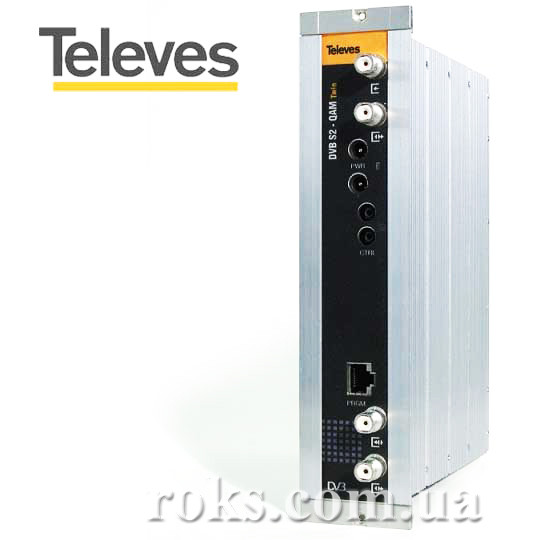

Трансмодулятор из DVB-S/S2 в DVB-C TWIN DVBS2-QAM 5630

Модуль DVB-S2 - QAM TWIN содержит два одинаковых трансмодулятора в одном корпусе, каждый из которых предназначен для трансмодуляции входного сигнала из стандарта DVB-S/S2 ( QPSK или 8PSK ), диапазон 950-2150 МГц в стандарт QAM ( вплоть до 256 QAM ) в полосе 8МГц, диапазон 46-862 МГц.

Трансмодулятор имеет свой собственный конвертор повышения частоты, поэтому выходные частоты в QAM устанавливаются независимо друг от друга, что позволяет использовать спектр с максимальной эффективностью.

Для функціонування модуля DVB-S2 - QAM TWIN необхідно, щоб обидва вхідних транспондера DVB-S/S2 перебували в одній поляризації і одному діапазоні.

Трансмодулятор DVB-S2 - QAM дозволяє виключити будь-які сервіси з вхідного потоку, щоб вони були відсутні у вихідному потоці. Також в трансмодуляторе використовується процедура обробки NIT таблиць для прискорення і полегшення процесів пошуку каналів з боку приймача.

Програмування і контроль трансмодулятора здійснюватися з допомогою програматора Televes мод. 7234 або дистанційно за допомогою блоку управління T-0X 5559 , який дозволяє забезпечити пряме з'єднання пристрою з мережею Ethernet.

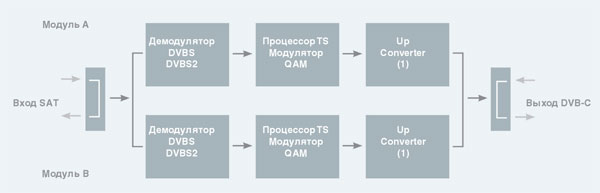

Схема модуля

Типове застосування модуля

Головна станція на 42 QAM каналу

Має бути прийнято до уваги обмеження по струму 4 А на одному виході блоку живлення. Таким чином, якщо один із 7 модулів в стійці rack живить LNB, то у відповідному кожусі слід встановити 6 модулів ((250mA + 550) + 5x550mA = 3.55 A < 4A).

Datasheet: Інструкція з експлуатації у форматі .pdf (мова рос.)

Опис типових рішень: Реалізація DVB-C на базі трансмодуляторов T0X.

Технічні характеристики:
