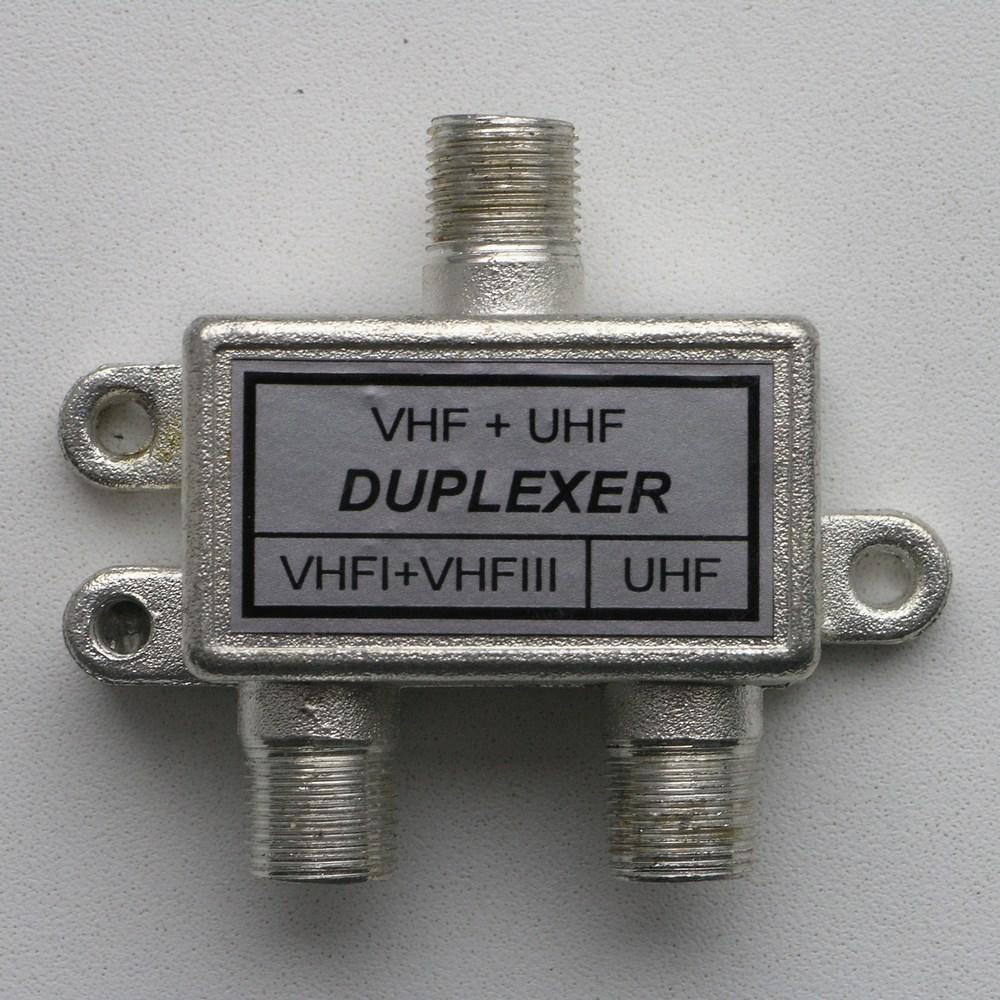

Диплексер МВ/ДМВ

Сумматор телевизионный MB и ДМВ диапазонов для эфирных ТВ антенн. Сумматор ТВ работает, как деплексер, объединяя частотные диапазоны МВ и ДМВ в единый спектр. По-сути сумматор ТВ является делителем на два эфирного диапазона с установленными полосовыми фильтрами метровых длин волн по одному входу и децеметровых длин волн – по второму. Сумматор ТВ является обратным устройством, т.е. он может быть использован, как для суммирования телевизионного сигнала, так и для его деления с фильтрацией метрового и децеметрового диапазона на соответствующие выходы – МВ и ДМВ. Кроме того, сумматор ТВ может быть использован в качестве фильтрующего элемента при добавлении в полный спектр эфирного диапазона одного или нескольких МВ или ДМВ каналов. Например, при добавлении в спектр телевизионного сигнала, принятого от эфирной антенны (который, в общем случае, занимает и метровый и децеметровый диапазоны) ТВ модуляторного канала от спутникового ресивера. Для исключения помех и наводок на эфирные каналы после суммирования, необходимо будет выбрать частоту модуляторного канала которая соответствует бесконфликтной сетке вещания и пропустить модуляторный канал через децеметровый канал сумматора ТВ. Последнее позволит избежать помех в виде наводок на телевизионные каналы метровых длин волн. Для возможности подачи питания на эфирные антенны предусмотрена возможность прохода постоянного тока до 250 мА через децеметровый тракт сумматора ТВ.
