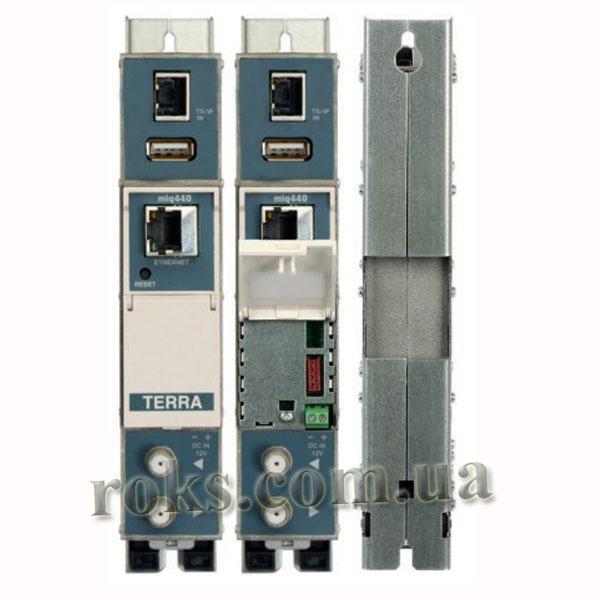

Модулятор MIQ 440 IP в DVB-C

Найменування модуля

miq440

IP вихід

Вхідний сигнал

IEE802.3 100/1000 BaseT

Тип коннектора

1RJ-45, 100/1000 Base-T,

Протокол

RTP/UDP Multicast, SPTS/MPTS

Ефективна швидкість передачі

до 200Mb/s

Обробка TS

Управління TS на вході

Ремультиплексирование прийнятих від TSoIP

Управління TS на виході

Ремультиплексирование і мультиплексування до 4*DVB-C на виході

Управління сервісами та PID

PSI/SI регенерація, генерація мережевий таблиці NIT, моніторинг версії таблиці програм PMT

DVB-C модулятор

частотний діапазон

96-862 MHz

частотний план ТВ каналів, сусідні канали

4

рівень/імпеданс

90 ± 2 dBμV / 75 Ω

швидкість потоку

< 53 Mbit/s

MER

≥ 40 dB

модуляція

QAM16, QAM32, QAM64, QAM128, QAM256

ширина смуги

4...8.3 MHz

швидкість цифрового потоку

3.5 ÷ 7.2 Ms/s

поворотні втрати

≥ 10 dB

спад

15%

діапазон регулювання вих. рівня сумарного сигналу

0 ÷ -15.0 dB з кроком 1 dB

частотний діапазон вихідного відгалуження/втрати

45-862 MHz / ≤ 2.5 dB

Управління та моніторинг

Тип коннектора

1RJ-45, 10/100 Base-T, для контролю і моніторингу

Контролер інтерфейсу Ethernet

IEE802.3

Загальні параметри

Напруга живлення

12 V / 0,7 A

Робоча температура

0 ... 50⁰С

Розміри

36 мм x 198 мм x 112 мм

Вага

0,84 кг
