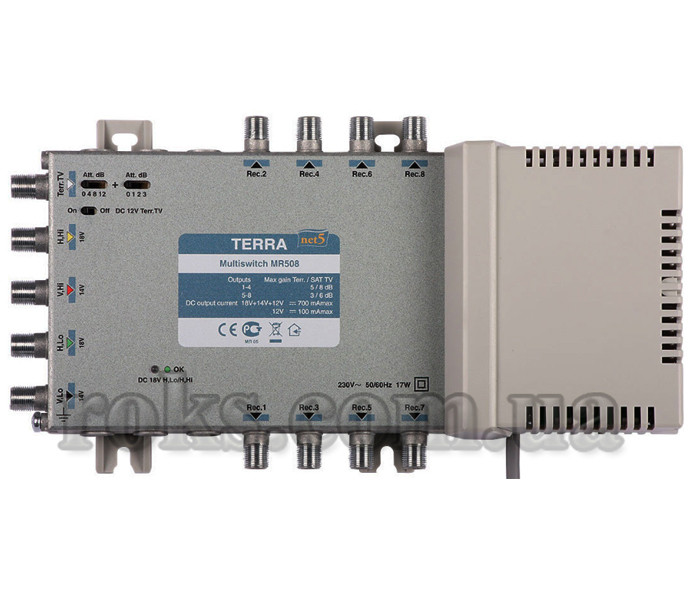

Мультисвич TERRA MR 508

Мультисвітч Terra MR 508 - це нова модифікація моделі Terra MSR 508. Даний свіч підходить для перегляду супутникового тб на 8 телевізорах. Мультисвітч використовується для організації системи супутникового та ефірного сигналу на велику кількість абонентів. Марка Terra вже досить давно перебуває на ринку супутникового обладнання і зарекомендувала себе як якісний, надійний і професійний товар.

Для коректної роботи мультисвитча простягається 4 кабелю від супутникової антени. Така кількість кабелів обумовлено тим, що весь сигнал перед входом в пристрій поділяється на поляризації і діапазони (вертикальна поляризація верхній діапазон, вертикальна поляризація нижній діапазон, горизонтальна поляризація верхній і горизонтальна поляризація нижній діапазон). У буквеному варіанті на корпусі свіча йде наступне позначення: VH, VL, HH, HL. Для роботи з мультисвитчем Terra MR 508 (Terra MSR 508) використовуються спеціальні конвертора, так звані конвертера під мультисвітч з залежними виходами. Але слід враховувати, що оператор супутникового сигналу нтв плюс " і " триколор тв ведуть мовлення сигналу тільки в нижньому діапазоні, тому для роботи мультісвічей в цих системах досить підключення подвійного конвертора -Twin.

Крім 4 входів під супутниковий сигнал, пристрій Terra MR 508 присутстует увійти під ефірну телевизонную антену. Свіч працює в якості диплексора і дозволяє об'єднати супутниковий ефірний сигнал. Але слід мати на увазі, що свіч не замінює ефірний телевізійний підсилювач і підключається, як правило, вже після нього.

Мультисвіч має свій вбудований джерело живлення від мережі змінного струму 220V, що дозволяє компенсувати втрати сигналу на відводи, на відміну від пасивних свічей з живленням від ресивера (регулювання підсилення від 0 до 20дБ). Свіч працює як з супутниковими (950-2400МГц), так і з ефірними частотами (47-862МГц).

Технічні характеристики:

• 8 виходів
• робочі частоти SAT IF: 950 - 2400 MHz, Terr.TV: 47 - 862 Мгц
• вихідний рівень для SAT IF (IMD3=35 dB)* 96 dbμv
• Вихідний рівень для Terr. TV 88 dbμv-86 dbμv
• між входами розв'язка не більше 30 дБ
• регулювання ТВ сигналу 15 dB з кроком 1 dB
• робочі температури -20...+50C
• розміри: 230x128x53
