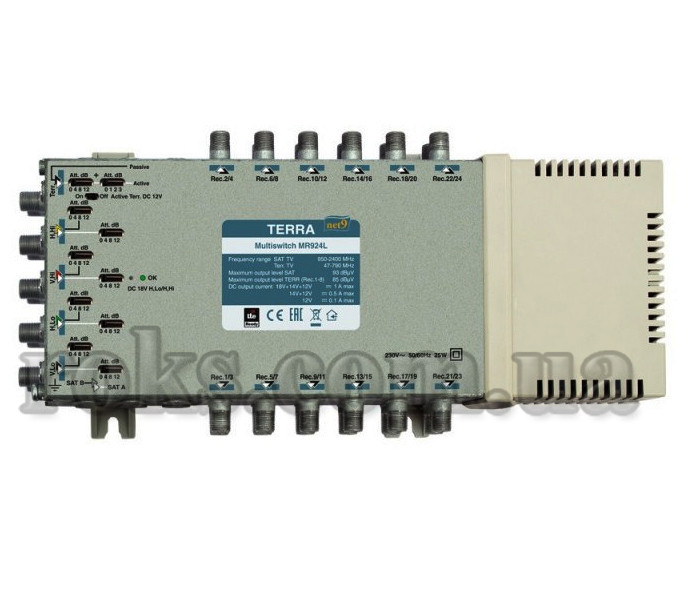

Мультисвич TERRA MR 924 L
- Немає в наявності
- Код: 50447
15 859 ₴
- +380 (96) 285-50-50Kyivstar
- +380 (73) 285-50-50Life :)
Terra MR924L призначений для радіальних розподільних мереж сигналів 8 супутникових поляризацій (V/L, V/H, H/L, H/H) і наземного ТБ до 24 абонентів за схемою "зірка". Містить внутрішній диплексер, підсумовуючий супутниковий ефірний діапазони на абонентські висновки. Може використовуватися в складі коскадируемой телевізійної розведення в якості кінцевого мультисвіча з блоком живлення.
Мультисвіч Terra MR924L має вбудований джерело для дистанційного живлення.
• мультисвітч призначений для побудови розподільних мереж сигналів 8 супутникових поляризацій і ефірного ТБ до 24 абонентів за схемою "зірка"
• оснащений вбудованим фільтром придушення LTE сигналів
• має вбудований джерело живлення для дистанційного живлення конвертерів і передпідсилювача через вхід эирного ТБ
• регулятори посилення на кожному вході супутникового ТБ і окремий регулятор для ефірного ТБ з кроком 1 dB
• пасивний і активний тракт наземного ТБ
• виконаний в литому корпусі
Можливість харчування передпідсилювачів через вхід наземного ТБ
|
Тип
|
MR924L
|
||
| Номер замовлення |
01779
|
||
| Кількість виходів |
24
|
||
| Діапазон частот |
SAT IF
|
950-2400 MHz
|
|
|
Terr. TV
|
47-862 MHz
|
||
| Коефіцієнт посилення (фіксована пре-корекція АЧХ) | SAT (SAT A регилир. 10 dB) |
виходи 1-8
|
3-8 dB
|
|
виходи 9-16
|
2-6 dB
|
||
|
виходи 17-24
|
1-4 dB
|
||
|
виходи 25-32
|
-
|
||
| Terr. TV регулир. 20 dB |
виходи 1-8
|
-1 - 3 dB
|
|
|
виходи 9-16
|
-2 - 1 dB
|
||
|
виходи 17-24
|
-3 - 0 dB
|
||
|
виходи 25-32
|
-
|
||
| Вихідний рівень для SAT IF (IMD3=35 dB) |
93 dbμv
|
||
| Вихідний рівень для Terr. TV (DIN45004B) |
виходи 1-8
|
91 dbμv
|
|
|
виходи 9-16
|
88 dbμv
|
||
|
выходы17-24
|
86 dbμv
|
||
|
виходи 25-32
|
-
|
||
| Розв'язка по входах супутникового ТБ |
> 25 dB
|
||
| Розв'язка між виходами |
> 25 dB
|
||
| Придушення | Terr. TV/SAT |
> 24 dB
|
|
| SAT/Terr. TV |
> 45 dB
|
||
| Напруга живлення через ВЧ входи |
H/Lo, H/Hi - 18 V; V/Lo, V/Hi - 14 V; Terr. TV - 12 V
|
||
| Струм живлення через ВЧ входи | +18V & +14V &+12V |
< A 1
|
|
| +14 V & +12V |
< A 0.5
|
||
| +12V |
< 0.1 A
|
||
| Споживання струму від приймача |
< 60 mA
|
||
| Керуючі сигнали |
14/18 V, 0 / 22 kHz,тон імпульс або DiSEqC 2.0
|
||
| Споживана потужність |
4 W макс
|
||
| Діапазон робочих температур |
-20 - +50С
|
||
| Габарити/Вага (в упаковці) |
284.5x128x53 mm/1.1 kg
|
||
| Основні | |
|---|---|
| Виробник | Terra |
| Основні атрибути | |
| Тип | Мультисвіч |
