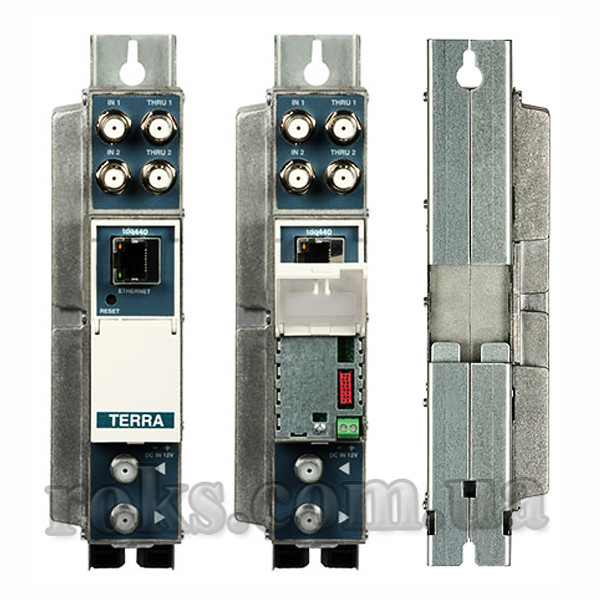

Трансмодулятор TDQ-440 DVB-S/S2 - DVB-C
- Немає в наявності
- Код: 50388
31 472 ₴
- +380 (96) 285-50-50Kyivstar
- +380 (63) 285-50-50Life :)
tdq440 – трансмодулятор з вісьмома вхідними каналами для прийому сигналів у форматі DVB-S/S2 і чотирма вихідними каналами для передачі сигналів у форматі DVB-C;
Це пристрій мають 8 SAT демодуляторів, 2 РЧ входу по 4 транспондера, і 4 (QAM) суміжних виходу. tdq440 має можливість вибрати будь-яку ТБ програму на будь-який вихідний канал. Пристрій підтримуваний dSCR (EN50607) протокол, що дозволяє зробити інсталяцію швидкої і гнучкої.
- Вбудований 2x8 мультисвіч
- TS обробка:
будь-яка програма на будь-який вихід,
PCR оновлення,
- фільтрація потоків за програмами,
- PSI/SI регенерація,
- генерація мережевий таблиці ГНИДА,
- моніторинг версії таблиці програм PMT,
- декодування системи BISS,
- WEB контроль і SNMP моніторинг,
- вбудовані відгалужувачі РЧ сигналу на вході і виході,
- можливість кріплення до стіни або "DIN rail" планці,
- міцний литий корпус
- роз'єми:
РЧ вхід/вихід - типу F,
Ethernet управління - RJ-45,
- гвинтовий роз'єм для подачі напрузі живлення "шина живлення".
| Вхідний сигнал | 8*DVB-S/S2 (QPSK, 8PSK) |
| Тип коннектора | 2xF-коннектора «мама» 75 Ω для входу |
| Діапазон вхідних частот | 950~2150 MHz |
| Діапазон АРУ | 55-55 dbμv |
| Коефіцієнт передачі вхідного відгалуження | -1 ± 1 dB |
| Символьна швидкість |
DVB-S QPSK 2~32 Ms/s DVB-S2 QPSK, 8PSK 2~45 Ms/s |
| Швидкість кодування FEC |
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
| Коефіцієнт згладжування |
DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2 |
| Обробка сигналу |
DVB-S: ETS 300 421 DVB-S2: ETS 302 307 |
| Питание LNB | 0/14/18 V, 500 мА макс. |
| Переключение LNB-диапазона | 0/22KHz |
| DiSEqC-переключатель | DiSEqC 1.0 |
| Обработка TS | |
| Управление TS на входе | Ремультиплексирование принятых от тюнеров TS |
| Управление TS на выходе | Ремультиплексирование и мультиплексирование до 4*DVB-C на выходе |
| Управление сервисами и PID | PSI/SI регенерация, генерация сетевой таблицы NIT, мониторинг версии таблицы программ PMT |
| DVB-C модулятор | |
| частотный диапазон | 96-862 MHz |
| частотный план ТВ каналов, соседние каналы | 4 |
| уровень/импеданс | 90 ± 2 dBμV / 75 Ω |
| скорость потока | < 53 Mbit/s |
| MER | ≥ 40 dB |
| модуляция | QAM16, QAM32, QAM64, QAM128, QAM256 |
| ширина полосы | 4...8.3 MHz |
| скорость цифрового потока | 3.5 ÷ 7.2 Ms/s |
| возвратные потери | ≥ 10 dB |
| спад | 15% |
| диапазон регулирования вых. уровня суммарного сигнала | 0 ÷ -15.0 dB с шагом 1 dB |
| частотный диапазон выходного ответвления/потери | 45-862 MHz / ≤ 2.5 dB |
| Управление и мониторинг | |
| Тип коннектора | 1RJ-45, 10/100 Base-T, для контроля и мониторинга |
| Контролер інтерфейсу Ethernet | IEE802.3 |
| Загальні параметри | |
| Напруга живлення | 12 V / 0,8 A |
| Робоча температура | 0 ... 50⁰С |
| Розміри | 48,8 мм x 198 мм x 112 мм |
| Вага | 0,9 кг |
| Основні | |
|---|---|
| Виробник | Roks |
- Ціна: 31 472 ₴
