Трансмодулятор TDХ-440 S2 -Т
- Немає в наявності
- Код: 50390
28 206 ₴
- +380 (96) 285-50-50Kyivstar
- +380 (73) 285-50-50Life :)

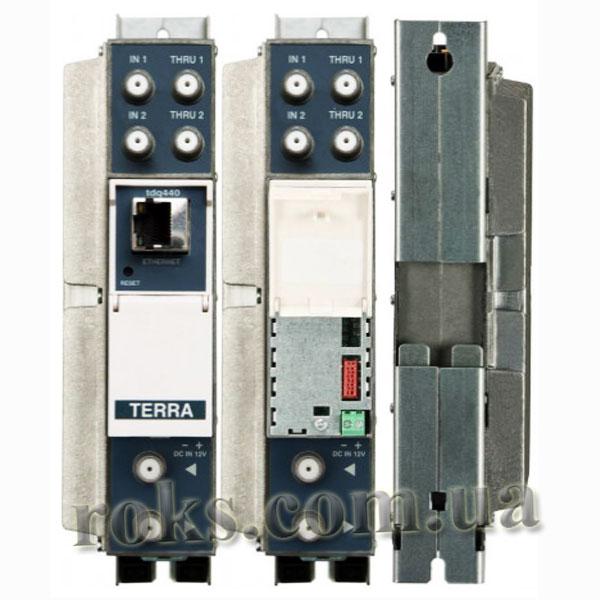

ТрансмодуляторTDХ-440 S2 -Т
Трансмодулятор 8 х DVB-S/S2 на 4 х DVB-T каналів Terra tdx440 - пристрій здатне прийняти 8xDVB-S/S2 (2 РЧ входу, кожен по 4 супутникових транспондера) і видати 2+2xDVB-T (суміжні) транспортних потоку. Пристрій має вбудований мультиплкесор, який дозволяє направити вибраний канал в потрібний DVB-T TS.
- Вбудований 2x8 мультисвіч
- TS обробка:
будь-яка програма на будь-який вихід,
PCR оновлення,
- фільтрація потоків за програмами,
- PSI/SI регенерація,
- генерація мережевий таблиці ГНИДА,
- моніторинг версії таблиці програм PMT,
- декодування системи BISS,
- WEB контроль і SNMP моніторинг,
- вбудовані відгалужувачі РЧ сигналу на вході і виході,
- можливість кріплення до стіни або "DIN rail" планці,
- міцний литий корпус
- роз'єми:
РЧ вхід/вихід - типу F,
Ethernet управління - RJ-45,
- гвинтовий роз'єм для подачі напрузі живлення "шина живлення".
tdx440 – трансмодулятор з вісьмома вхідними каналами для прийому сигналів у форматі DVB-S/S2 і чотирма
вихідними каналами для передачі сигналів у форматі DVB-T;
| Вхідний сигнал | 8*DVB-S/S2 (QPSK, 8PSK) |
| Тип коннектора | 2xF-коннектора «мама» 75 Ω для входу |
| Діапазон вхідних частот | 950~2150 MHz |
| Діапазон АРУ | 55-55 dbμv |
| Коефіцієнт передачі вхідного відгалуження | -1 ± 1 dB |
| Символьна швидкість |
DVB-S QPSK 2~32 Ms/s DVB-S2 QPSK, 8PSK 2~45 Ms/s |
| Швидкість кодування FEC |
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
| Коефіцієнт згладжування |
DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2 |
| Обробка сигналу |
DVB-S: ETS 300 421 DVB-S2: ETS 302 307 |
| Живлення LNB | 0/14/18 V, 500 мА макс. |
| Перемикання LNB-діапазону | 0/22KHz |
| DiSEqC-перемикач | DiSEqC 1.0 |
| Обробка TS | |
| Управління TS на вході | Ремультиплексирование прийнятих від тюнерів TS |
| Управління TS на виході | Ремультиплексирование і мультиплексування до 4*DVB-T на виході |
| Управління сервісами та PID | PSI/SI регенерація, генерація мережевий таблиці NIT, моніторинг версії таблиці програм PMT |
| DVB-T модулятор | |
| частотний діапазон | 170-230 MHz / 470-862 Мгц |
| частотний план ТВ каналів, сусідні канали | 4 |
| рівень/імпеданс | 90 ± 2 dBμV / 75 Ω |
| швидкість потоку | < 31 Mbit/s |
| MER | ≥ 35 dB |
| модуляція | QAM16, QAM32, QAM64 |
| ширина смуги | 7 MHz / 8 MHz |
| захисний інтервал | 1/4, 1/8, 1/16, 1/32 |
| коефіцієнт надмірності | 1/2, 2/3, 3/4, 5/6, 7/8 |
| режим передачі | 2K / 8K |
| поворотні втрати | ≥ 10 dB |
| спад | 15% |
| діапазон регулювання вих. рівня сумарного сигналу | 0 ÷ -15.0 dB з кроком 1 dB |
| частотний діапазон вихідного відгалуження/втрати | 45-862 MHz / ≤ 2.5 dB |
| Управління та моніторинг | |
| Тип коннектора | 1RJ-45, 10/100 Base-T, для контролю і моніторингу |
| Контролер інтерфейсу Ethernet | IEE802.3 |
| Загальні параметри | |
| Напруга живлення | 12 V / 0,8 A |
| Робоча температура | 0 ... 50⁰С |
| Розміри | 48,8 мм x 198 мм x 112 мм |
| Вага | 0,9 кг |
| Основні | |
|---|---|
| Виробник | Roks |
- Ціна: 28 206 ₴
