Поворотний механізм для точилки арт.11261

Поворотний механізм від заточувальної системи MadEdge (Україна) – це аксесуар, який може бути використаний як зі штатним пристроєм, так і адаптований окремо до будь-яких інших верстатів. По суті справи, цей виріб перетворює конструктив «апксоїдної» точилки на верстат з поворотним механізмом, типу "точилки Юхима".

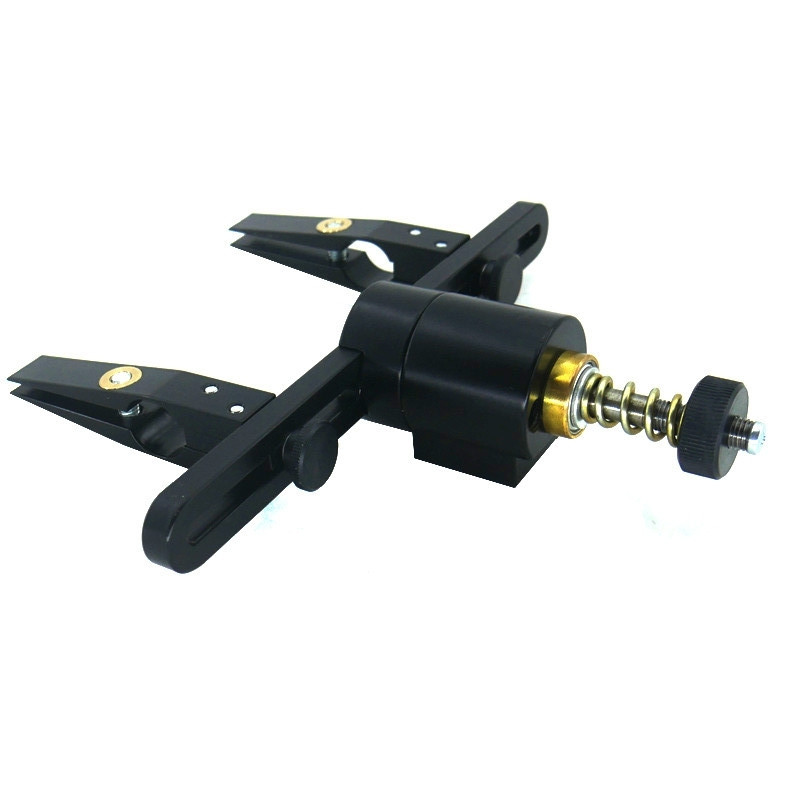

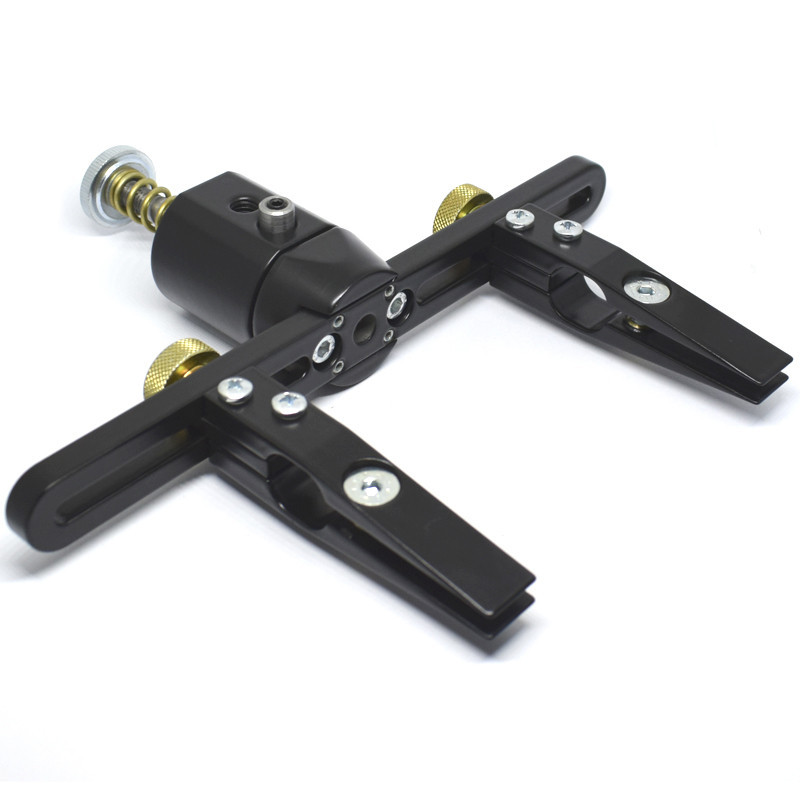

Поворотний механізм складається з поворотного блоку з двома фіксованими положеннями, рамки поворотного механізму та затискних губок. Незважаючи на дуже потужну пружину поворотного механізму (відтягнути поворотник від місця фіксації досить складно), обертання тримачів навколо своєї осі відбувається дуже легко, практично без зусиль. При цьому відтягувати утримувач перед поворотом не потрібно. Передбачено регулюючий гвинт, за допомогою якого можна змінювати ступінь стиснення пружини і, відповідно, зусилля при повороті механізму. Всі деталі, що труться, виконані зі сталі з азотованими поверхнями контактних шарів, що багаторазово підвищує їх зносостійкість. Довжина рамки поворотного механізму – 200 мм. Затискні губки виконані зі сталі 65г. Скіс губок дорівнює 8 градусів на бік, що дозволяє комфортно заточувати ножі з кутом заточування до 12 градусів на бік. У затискачах застосовано плаваючу гайку, яка компенсує перекіс гвинта при закріпленні тонких ножів. Мінімальна міжосьова відстань у губок тримача – 57 мм (максимальна – 168 мм), ширина губок – 15 мм. Відповідно, мінімальна довжина клинка для комфортного заточування у двох затискачах без застосування додаткових пристроїв – близько 80 мм. Для коротких клинків можна використовувати фіксацію або в одному затиску або застосовувати додаткову опцію у вигляді Вилки для затискних губок, яка дозволяє жорстко фіксувати положення затискачів навіть впритул один до одного.
Крім Вилки для фіксованого кріплення затискних губок також як аксесуари до поворотного механізму може додаватися – затискні губки під клинки зі скандинавськими спусками та перехідник для заточування плоских стамесок.
Кріплення поворотного механізму на станину проводиться за допомогою вина М8 та фіксуючої втулки діаметром 9мм (втулка входить у комплект поставки), яка запобігає провороту механізму на станині.
Країна походження Україна
Виробник MadEdge
Мінімальна міжосьова відстань між затискних губок 57 мм
Максимальна міжосьова відстань між затискних губок 168 мм
Ширина затискних губок 15 мм Просвіт у губках в не затиснутому стані 4 мм
Кут скосу губок на бік 8 градусів
Мін. половинний кут заточування 12 градусів Вага 930 р.
