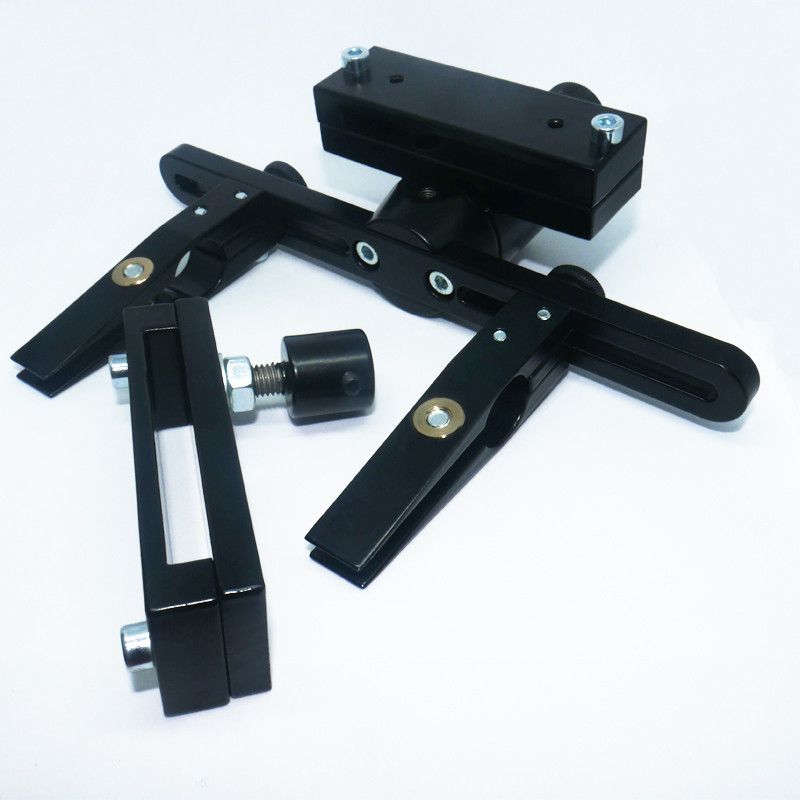

Поворотний механізм з хомутом під HapStone

Поворотний механізм від заточний системи MadEdge (Україна) – це аксесуар, який може бути використаний, як зі штатним пристроєм, так і адаптований окремо до будь-яким іншим точильним верстатом. По-суті справи, це виріб перетворює конструктив «апксоидной» точила у верстат з поворотним механізмом, типу "точила Юхима".

Поворотный механизм состоит из поворотного блока с двумя фиксированными положениями, рамки поворотного механизма и зажимных губок. Несмотря на очень мощную пружину поворотного механизма (оттянуть поворотник от места фиксации довольно сложно) вращение держателей вокруг своей оси происходит очень легко, практически без усилий. При этом оттягивать держатель перед поворотом не нужно. Предусмотрен регулирующий винт, при помощи которого можно менять степень сжатия пружины и соответственно, усилие при повороте механизма. Всі тертьові деталі виконані із сталі з азотированными поверхнями контактних шарів, що багаторазово підвищує їх зносостійкість. Довжина рамки поворотного механізму – 200 мм. Затискні губки виконані зі сталі 65Г. Скіс губок дорівнює 8 градусів на сторону, що дозволяє комфортно заточувати ножі з кутом заточення до 12 градусів на бік. У затискачах застосована плаваюча гайка, яка компенсує перекіс гвинта при закріпленні тонких ножів. Мінімальна міжосьова відстань у губок утримувача – 57 мм (максимальна – 168 мм), ширина губок - 15 мм. Відповідно, мінімальна довжина клинка для комфортної заточування у двох затискачах без застосування додаткових пристроїв - близько 80 мм. Для коротких клинків можна використовувати фіксацію небудь в одному затиску, або застосовувати додаткову опцію у вигляді Вилки для затискних губок, яка дозволяє жорстко фіксувати положення затискачів навіть впритул один до одного.

Крім Вилки для фіксованого кріплення затискних губок також в якості аксесуарів до поворотного механізму може додаватися – затискні губки під клинки зі скандинавськими спусками і перехідник для заточування плоских стамесок.

Кріплення поворотного механізму на станину проводитися за допомогою вина М8 і фіксуючої втулки діаметром 9мм (втулка входить в комплект поставки), яка запобігає проворот механізму на станині.
