Цифровий електронний мікроскоп

Цифровий електронний мікроскоп

Одне з питань, з яким рано чи пізно доводиться стикатисятим, хто практикує заточування ріжучого інструменту - це вибір оптики - лупи,мікроскопа або будь-яких варіацій оптичних приладів, що дозволяють побачити РКу збільшеному вигляді. І річ тут не тільки в гостроті зору. Погляд нарезультати заточування через збільшувальне скло або мікроскоп допомагає зовсімінакше зрозуміти процеси, що відбуваються в ході обробки металу, побачити якісь«вузькі» місця і зробити, часом неординарні висновки, тобто. можна сказати,перейти на інший рівень усвідомлення всієї дії.

Завдання підбору відповідного оптичного приладу у свійзаточувальний сет не є таким тривіальним, як може здатися на перший погляд. Якправило, більш-менш функціональне рішення коштує дуже дорого, тому частодоводиться задовольнятися китайськими наддешевими виробами.

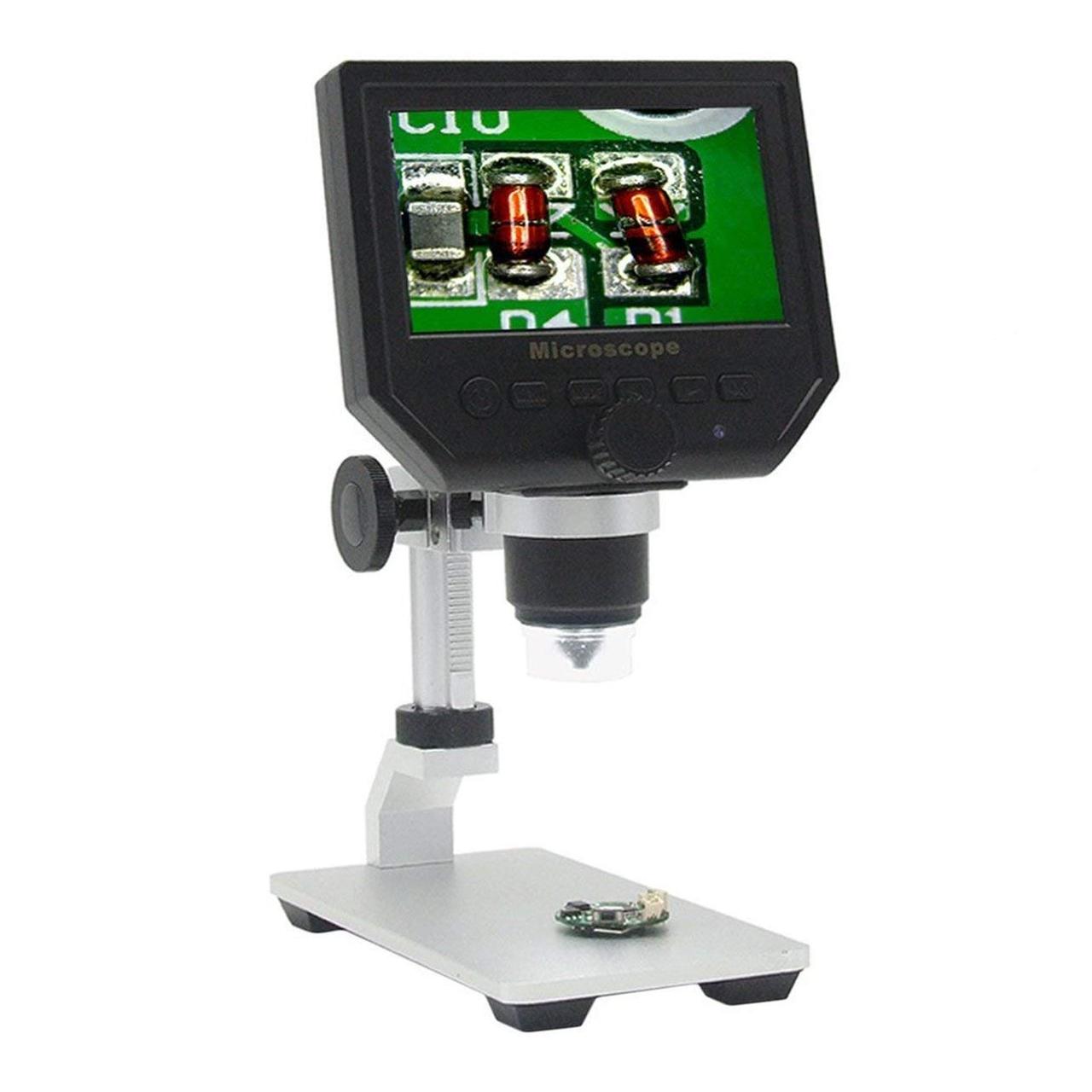

Цифровий мікроскоп Х600, що пропонується, можна назватирозумною альтернативою при виборі оптичного аксесуара для заточування. Він маєоптимальне співвідношення ціна/якість. Він поєднує в собі переваги звичайногозбільшувального скла, через яке оперативно можна глянути на проміжний результат(цю опцію забезпечує наявність власного екрану) та електронного мікроскопа, щодозволяє записувати фото на комп'ютер через USB порт (а у разі цифровогомікроскопа Х600 запис може вестись і на SD -Карту, що встановлюється вмікроскоп і не тільки фото, а й відео!). Є акумулятор, що дозволяєвикористовувати мікроскоп автономно, а не тільки поблизу розетки живлення.Окремо слід зазначити, що від більш дешевих побратимів, цифровий мікроскоп Х600відрізняє досить пристойну якість зображення та функціональний металевийштатив, за допомогою якого положення мікроскопа чітко фіксується без люфтів,брязкоту та інших відхилень.

Тепер докладніше. Що входить до комплекту поставки:

1. Власне, сам мікроскоп;

2. Металевий штатив;

3. Зарядний пристрій (5В, 2А);

4. З'єднувальний шнур miniUSB-USB (використовується як длязарядки, так і для передачі даних на комп'ютер);

5. Торцевий ключ типу шестигранник для складання штатива;

6. Інструкція (англ.)

Основний блок складається з самого мікроскопа, зсвітлодіодним підсвічуванням (8 світлодіодів), із захисним стопорним кільцем зматового оргскла (воно одночасно служить розсіювачем, який прийде світлу м'якістьі рівномірність, прибирає відблиски) і 4,4” екрану з елементами управління.Ззаду екрана знаходиться кнопка системного скидання (RST), збоку – роз'ємminiUSB, слот під карти microSD та коліщатко регулювання рівня підсвічування.Спереду під екраном розташовані кнопки керування – увімкнення/вимкнення, MENU,потім кнопка MODE (мікроскоп може працювати в трьох режимах: відео, фото таперегляд знятих матеріалів, за допомогою кнопки MODE можна здійснювати вибірміж цими режимами). Далі йдуть стандартні кнопки навігації по Меню –ліворуч/праворуч та OK.

При роботі в лівому верхньому куті екрана відображаютьсяпіктограми, що показують, в якому саме режимі ми зараз працюємо. У правомунижньому – індикація заряду батареї та наявності вставленої SD-картки. Праворучугорі ми бачимо вибрану роздільну здатність.

Натискання стрілочки вліво збільшить зображення у 2 рази(цифровий зум), повторне натискання – у 4 рази. Зумування може стати в нагоді вдеяких випадках, але волію його уникати, так як збільшене зображення будерозмитим. Під час відтворення цифрове збільшення зображення не працює.Натисканням стрілки праворуч можна зменшити зображення до вихідного стану.

У режимі відеозйомки натискання клавіші ОК запустить записвідео - червона точка у верхньому лівому куті екрана блиматиме. Натискання ОК урежимі «Фото» робитиме знімок.

Натискання кнопки Меню в режимі «Відео» відкриває доступ доналаштувань, де можна вибрати досить цікаві опції, такі як: роздільна здатністьекрана (це, наприклад, 1080р, 720р – у меню цей пункт називається «Коефіцієнтрозрізнення»), можна накласти на картинку час (в меню – опція «Нотатка часу»),відеореєстраторські опції «Виявлення руху», «Циклічна зйомка» або зйомка зінтервалом тощо.

Якщо, перебуваючи в меню налаштувань «Відео», натиснути«Меню» ще раз, відкриються Загальні налаштування:

- Форматування картки пам'яті – це процедура обов'язковоробиться після встановлення нової картки, інакше запис працюватиме некоректно.

-          Вибір мови.

- Налаштування Автовимикання приладу та підсвічуванняекрана.

- Скидання в заводські установки («Предустановка системи»).

- Частота розгортки 50/60 Гц.

- Налаштування поточного часу.

- Увімкнення повороту зображення на 180 градусів

- Поточна версія прошивки (до речі, опції можутьвідрізнятись від описаних, залежно від версії прошивки).

Якщо ж натиснути клавішу «Меню», у режимі «Фото», то такожвідкриються загальні налаштування, які відрізняються від попередніх. Наприклад,«Коефіцієнт розрізнення» - вказує на обсяг, який займатиме знімок на карті пам'яті,є опція "Швидкий перегляд", а в іншому, все, як у режимі"Відео".

Натискання клавіші «Меню» в режимі відзнятих матеріалів дає«Видалити» або «Заблокувати» відзнятий матеріал.

Якщо під'єднати вимкнений мікроскоп до комп'ютера черезкабель USB, то буде відбуватися просто заряджання акумуляторної батареї.Увімкнення мікроскопа викликає появу логотипу USB-підключення на моніторімікроскопа, а комп'ютер, виявивши нове обладнання та зовнішній накопичувач (уразі, якщо microSD-карта вже вставлена ​​у мікроскоп) спробує встановитидрайвера. На Windows 10 ідентифікація проходить швидко, система справляється зпошуком та інсталяцією необхідних програм сама, додаткових драйверів качати непотрібно. Мікроскоп визначився як зовнішня web-камера під назвою «TIGA Device».На інших, більш старих системах цілком може знадобитися пошук і примусовевстановлення необхідних програм.
