Описание и принцип действия

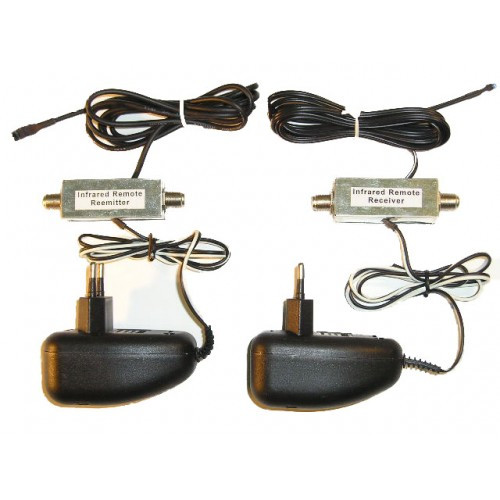

Действие устройства основано на ретрансляции по кабельной разводке команд инфракрасного (ИК) пульта дистанционного управления (ПДУ).Сигнал от ПДУ попадает на ИК-фотоприемник и вводится в кабель на поднесущей 11 МГц. Принятый приемником сигнал излучается ИК-излучателем в направлении фотоприемника управляемого устройства.ИК-фотоприемник передатчика закрепляется возле TVтак, чтобы рабочая сторона фотоприемника (с линзой) была перпендикулярна направлению прихода ИК-лучей от ИК ПДУ.Благодаря применению несущей частоты 11 МГц не обязательна гальваническая связь приемника и передатчика, то есть между приемником и передатчиком могут находиться ответвители, усилители и другие элементы.Устройство состоитиз двух блоков:1.Блок передатчика с ИК-фотоприемником;2.Блок приемника с ИК-излучателем.

Технічні характеристики:

-Загасання ВЧ-сигналу 0,5 дБ

-Частота модуляції інфрачервоного сигналу 38 кГц

-Рівень сигналу 11 МГц передавача 110 дБмкВ

-Мінімальний рівень вхідного сигналу приймача 50 дБмкВ

-Максимальне загасання сигналу між передавачем і приймачем 50 дБ-Напруга живлення 220 В
