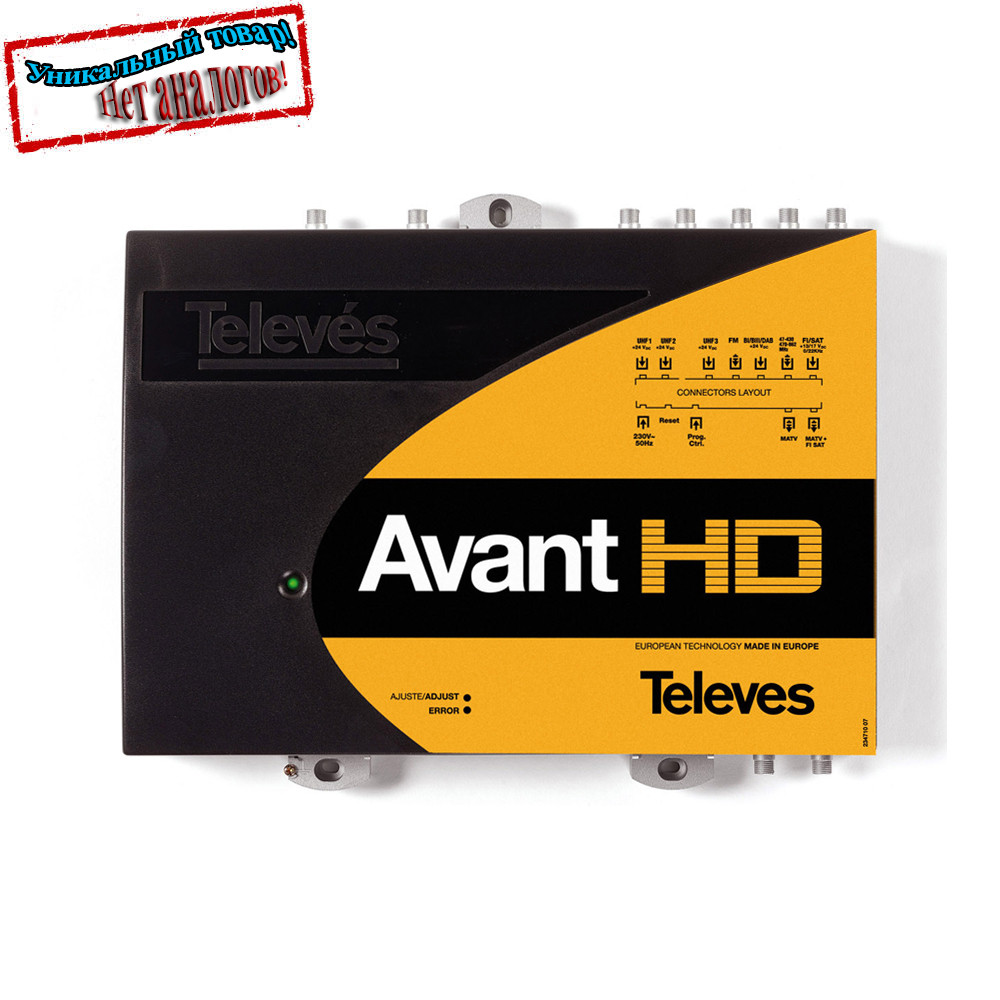

Программируемая головная станция AVANTHD Digital Headend - 5328 арт.50334

Televes Avant HD ref. 5328 – це не просто підсилювач – це повноцінна портативна головна станція, з усіма вирівнюючими, фільтруючими і підсилювальними елементами для подачі ефірного сигналу в будинкові телевізійні мережі.
Станція Avant HD ref. 5328 виробляється в Іспанії компанією Televes, є унікальним продуктом і не має аналогів на ринку. Avant HD ref. 5328 представляє з себе станцію прямого підсилення ефірного сигналу. Формально для реалізації параметрів, які забезпечує станція, зазвичай ставлять:
– блок фільтрів, який здійснює селекцію і вирівнювання потужностей частот окремих каналів, приходить з комплексу ефірних антен сигналу, а також прибирає потужні внеполосные перешкоди;
– модуль вирівнюючого і підсумкового діапазони підсилювача;
– кінцевий підсилювач, який доводить сигнал до заданої потужності.
Однак реалізація набору таких елементів володіє порівняно зі станцією Avant HD ref. 5328 рядом істотних недоліків. По-перше, вона не дасть тих параметрів, які реалізує станція ні по фільтрації, ні щодо посилення. По-друге, фільтри будуть не перебудовуваними і при зміні частотної сітки мовлення, повинні будуть фізично замінюватися. По-третє, станція прямого підсилення, набрана з багатьох блоків, незручна в монтажі і експлуатації, і має велику ймовірність виходу з ладу.
Усіх цих недоліків позбавлена головна станція прямого підсилення ефірного сигналу Avant HD ref. 5328. Станція містить 10 перебудовуються фільтрів з шириною смуги від 1 до 5 телевізійних каналів. Таке рішення значно економить динамічний ресурс підсилювальних елементів станції і, як наслідок, дає можливість реалізувати при рівній вартості більш високі параметри. Крім того, це дозволяє оперативно змінювати параметри вхідних фільтруючих блоків без додаткових витрат. Це особливо актуально в умовах переходу з аналогового мовлення на цифрове, коли частотні мовні сітки телеканалів знаходяться в режимі постійного зміни. У станції Avant HD ref. 5328 використовується традиційний для підсилювальних модулів, випущених компанією Televes, режим эквилизации внутриполосных сигналів (слабкі сигнали всередині смуги пропускання посилюються з великим коефіцієнтом усилениея, а потужні – з меншим). Підсилювачі станції мають автоматичне регулювання посилення (АРУ). За рахунок такого рішення відбувається внутріполосное контексті вирівнювання спектру сигналу. Далее выравниваются и уровни сигналов всех десяти внутренних фильтров между собой и вручную может вводиться предискажения в виде наклона АЧХ для компенсации дисперсии в распределительной кабельной сети. В результате всего этого мощность сигнала на выходе станции составляет 110 дБмкВ, что достаточно сложно реализовать в станциях прямого усиления, набранных из отдельных частей.
Станція прямого підсилення ефірного сигналу Televes Avant HD ref. 5328 має наступні особливості:
– Програмування станції за допомогою комп'ютера або за допомогою спеціального програматора;
– Запис, збереження конфігурації станції з можливістю її клонування. Дуже зручно, якщо мова йде про велику кількість однотипних рішень, а в більшості випадків так і буває;
– Televes Avant HD ref. 5328 имеет 7 входов с различным усилением. Из них 3 – дециметровых входа. Именно на них можно сконфигурировать десять фильтров, изменяющейся частотной полосой (8, 16, 24, 32 и 40 МГц). Разное количество фильтров можно распределить на разные входы. Далее – вход метровых длин волн МВ I и МВ II, вход метровых длин волн на МВ III, широкополосный вход на весь эфирный диапазон и вход для спутниковой промежуточной частоты. Выходов станция имеет два. На первый коммутируется весь эфирный диапазон, на второй идет мультидиапазонный сигнал эфир + спутник.

Основные параметры головной станции Televes Avant HD ref. 5328:
– Количество перестраиваемых фильтров: 10;
– Диапазон перестройки полосы пропускания фильтра: от 8 до 40 МГц;
– Коэффициент усиления (макс.): 54 дБ;
– Глубина автоматической регулировки усиления (АРУ): до 25 дБ;
– Глубина ручной регулировки усиления: до 9 дБ;
– Вводимые предискажения – наклон АЧХ: до 9 дБ;
– Уровень входного сигнала: от 60 до 105 дБмкВ;
– Уровень выходного сигнала: до 123 дБмкВ;
– Коэффициент шума: типичный 9 дБ;
– Режекция между входами: от 20 до 40 дБ;
– Питание на внешнее устройства: 24В/60мА;
– Харчування головної станції Televes Avant HD: 220В;
– Споживана потужність: 30Вт;
– Клас захисту: IP20;
– Габатиты: 320 х 250 х 60 мм;
— Виробник: Televes (Іспанія).
