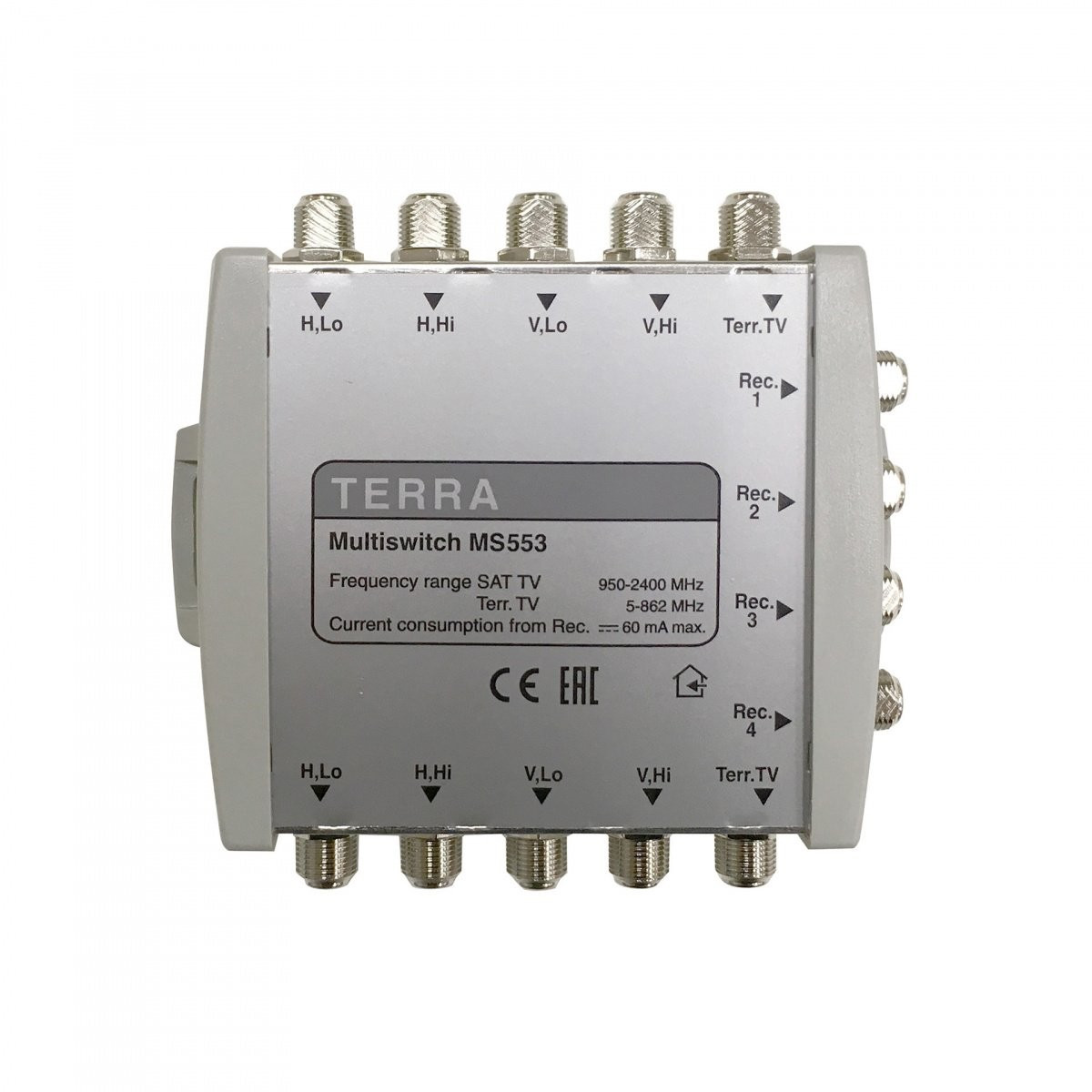

Мультисвич Terra MS553

Terra MS553 представляет собой проходной мультисвич, позволяющий построить расширяемую абонентскую сеть с возможностью подать сигнал с четырех спутниковых поляризаций, а также сигнал с эфирной антенны. Одновременно с помощью мультисвича могут быть подключены до 4 абонентов с возможностью каскадирования для увеличения количества абонентов. В зависимости от качества используемого кабеля, для межкаскадного соединения, возможно каскадирование до 5-и мультисвичей без использования компенсирующего усилителя. Також мультисвіч дозволяє змішати в один кабель і супутниковий, і ефірний сигнал, що позбавляє від необхідності використовувати зовнішні диплексеры. Живлення здійснюється через радіальний мультисвіч (MS554)
Технічні характеристики
• Частотний діапазон супутникового ТБ: 950 – 2300 МГц
• Частотний діапазон наземного ТБ: 5 – 862 МГц
• Посилення на відведення супутникового ТБ: 2 дБ
• Посилення на відведення наземного ТБ: -19 дБ
• Максимальний вихідний рівень IMD3=35дБ (EN50083-3): 93 дБмкВ
• Розв'язка по входах супутникового ТБ >30 дБ
• Розв'язка між виходами супутникового ТБ: >30 дБ
• Розв'язка між виходами наземного ТБ: >30 дБ
• Посилення в магістралі супутникового ТБ: -3 дБ
• Посилення в магістралі наземного ТБ: – 3.5 дБ
• Прохідний струм через магістральні лінії: 2 А макс
• Керуючі сигнали V/Lo, H/Lo: 11.5-14.5 В/0 кГц, 16.5-19/0 кГц
• Керуючі сигнали V/Hi, H/Hi: 11.5-14.5 В/22 кГц, 16.5-19/22 кГц
