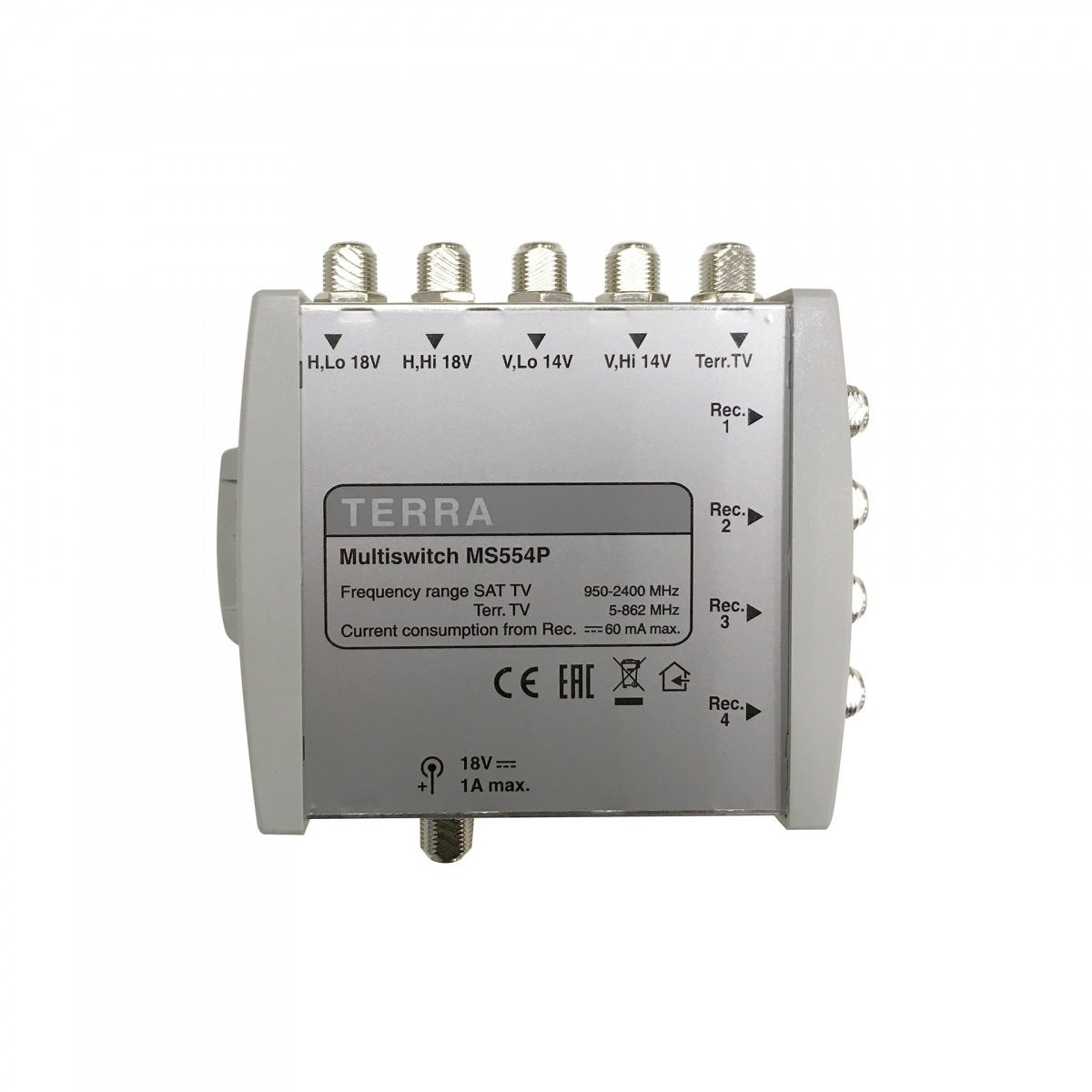

Мультсвич Terra MS554

Terra MS554 представляет собой оконечный мультисвич, позволяющий построить абонентскую сеть с возможностью подать сигнал с четырех спутниковых поляризаций, а также сигнал с эфирной антенны. Одновременно с помощью мультисвича могут быть подключены до 4 абонентов. Также, при совместном использовании с проходными мультисвичами Terra MS553, количество абонентов может быть расширено с помощью каскадирования. В зависимости от качества используемого кабеля, для межкаскадного соединения, возможно каскадирование до 5-и мультисвичей без использования компенсирующего усилителя. Також мультисвіч дозволяє змішати в один кабель і супутниковий, і ефірний сигнал, що позбавляє від необхідності використовувати зовнішні диплексеры. Харчування мультисвіча Terra MS554 і конверторів проводиться за допомогою зовнішнього блоку живлення 18V, який підключається через спеціальне гніздо.
Технические характеристики
• Частотный диапазон спутникового ТВ: 950 – 2300 МГц
• Частотный диапазон наземного ТВ: 5 – 862 МГц
• Усиление на отвод спутникового ТВ: 2 дБ
• Усиление на отвод наземного ТВ: -19 дБ
• Максимальный выходной уровень IMD3=35дБ (EN50083-3): 93 дБмкВ
• Развязка по входам спутникового ТВ >30 дБ
• Развязка между выходами спутникового ТВ: >30 дБ
• Развязка между выходами наземного ТВ: >30 дБ
• Проходной ток от внешнего 18V источника через V линии: +12V +18V & 1 A макс
• Проходной ток от внешнего 18V источника через H линии: +12V +18V & 1 A макс
• Споживання струму від приймача
• Керуючі сигнали V/Lo, H/Lo: 11.5-14.5 В/0 кГц, 16.5-19/0 кГц
• Керуючі сигнали V/Hi, H/Hi: 11.5-14.5 В/22 кГц, 16.5-19/22 кГц
• Живлення від зовнішнього джерела 18V 2000мА
