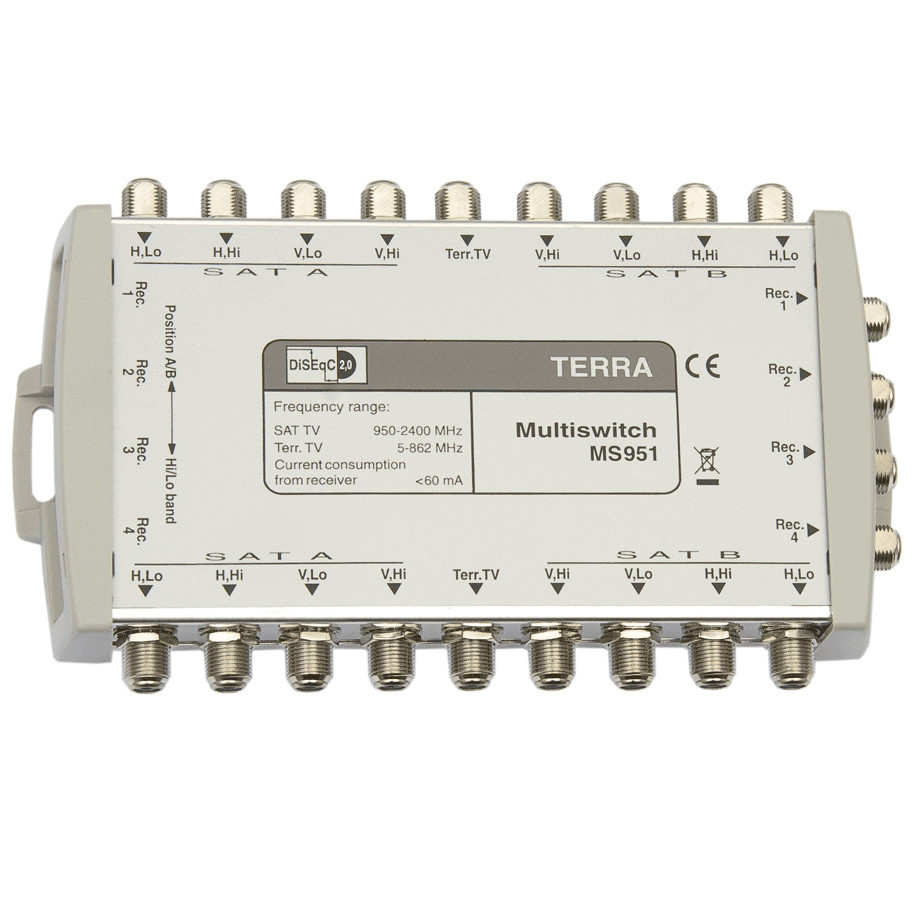

Мультсвич Terra MS951

Terra MS951 являє собою прохідний мультисвіч, що дозволяє побудувати розширювану абонентську мережу з можливістю подати сигнал з восьми супутникових поляризацій, а також сигнал з ефірної антени. Одночасно з допомогою мультисвіча можуть бути підключені до 4 абонентів з можливістю каскадування для збільшення кількості абонентів. В залежності від якості використовуваного кабелю, для міжкаскадного з'єднання, можливо каскадування до 5-та мультісвічей без використання компенсуючого підсилювача. Також мультисвіч дозволяє змішати в один кабель і супутниковий, і ефірний сигнал, що позбавляє від необхідності використовувати зовнішні диплексеры. Живлення здійснюється як через радіальний мультисвіч (MS952), так і від багатоканального підсилювача SA901
Технічні характеристики
• Частотний діапазон супутникового ТБ: 950 – 2400 МГц;
• Частотний діапазон наземного ТБ: 5 – 862 МГц;
• Посилення на відведення супутникового ТБ: 3 дБ;
• Посилення на відведення наземного ТБ: -19 дБ;
• Максимальний вихідний рівень IMD3=30дБ (EN50083-3): 93 дБмкВ;
• Розв'язка по входах супутникового ТБ: >30 дБ;
• Розв'язка між виходами супутникового ТБ: > 30 дБ;
• Розв'язка між виходами наземного ТБ: > 30 дБ;
• Посилення в магістралі супутникового ТБ: -3 дБ;
• Посилення в магістралі наземного ТБ: -3.5 дБ;
• Прохідний струм: 1 А макс;
• Споживання струму від приймача:
• Керуючі сигнали: 14/18V, 0/22кГц, тон імпульс або DISEqC 2.0.
