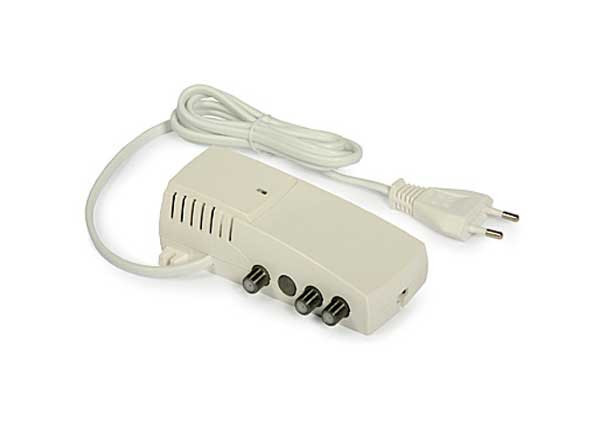

Домовой усилитель Terra HA129R30

Представители данного семейства усилителей позволяют компенсировать потери при раздаче ВЧ сигнала на десятки абонентов. В частности, большинство моделей способны прокачать стояк пяти- или девятиэтажки, за что и получили классификацию как домовые.
Особенностью данной модели является возможность усиления обратного канала, используемого для передачи ИНТЕРНЕТ по коаксиальным кабелям сетей операторов КТВ по технологии DOCSIS . Усилитель имеет межкаскадный переключатель усиления, что позволяет при усилении до 27 дБ снизить вносимый усилителем шум
В схемотехнике усилителя применена предкоррекция АЧХ (низкие частоты обычно затухают меньше верхних в коаксиальном кабеле) – усиление в начале диапазона на 3…4 дБ меньше чем в конце частотного диапазона (при “нулевом” положении регулятора наклона АЧХ). Все регуляторы спрятаны под крышкой.
Для удобства выполнения регулировок при настройке усилителя в комплекте поставляется пластмассовая отвёртка (также спрятана под крышкой).
Основные характеристики:
Прямой канал
• Диапазон частот – 47-862 Мгц;
• Коэффициент усиления в прямом канале – 24…27 дБ / 32…36 дБ;
• Регулировка усиления – 0…-17 дБ;
• Регулировка наклона АЧХ – 0…-17 дБ;
• Неравномерность АЧХ – ± 0.75 дБ;
• Максимальный выходной уровень – 100 дБ/мкВ (EN50083-3);
• Коэффициент шума – < 8.5 дБ;
• Ослабление на тестовом выходе – -30 дБ;
Обратный канал
• Диапазон частот обратного канала – 5…30 МГц;
• Коэффициент усиления в обратном канале – 18…21 дБ;
• Регулировка усиления – 0…-15 дБ;
• Неравномерность АЧХ – ± 0.75 дБ;
• Максимальный выходной уровень – 114 дБ/мкВ (DIN45004B);
• Коэффициент шума – < 6 дБ;
Общие
• Число выходов – 1;
• Питания – 220 В / 50 Гц / 4 Вт;
• Диапазон рабочих температур – -20°С…+50°С;
• Роз'єми – тип "F";
• Габарити – 133х63х39 мм;
• Вага – 0.36 кг;
• Країна-виробник – Литва.
