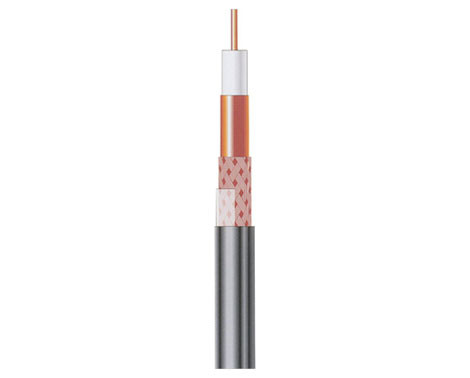

Коаксиальный кабель CAVEL 11/50FC

Коаксіальні кабелі торгової марки CAVEL випускаються в Італії компанією
Italiana Conduttori Srl. В коаксіальних кабелях виготовлених цією компанією використовуються безліч новаторських технологій, які дозволяють займати бренду CAVEL лідируючі позиції у виробництві коаксіальної продукції. Основною особливістю кабелю CAVEL є технологія фізичного (інжекцією азоту) спінювання внутрішнього діелектрика – поліетилену високої щільності (HPDE). Застосування такої технології забезпечує високу тимчасову стабільність механічних і електричних властивостей кабелю при старінні, що забезпечує тривалий термін служби зі стабільними параметрами за загасання. Також в коаксіальному кабелі CAVEL вперше застосована технологія екструдування діелектрика інжектованих газом, що дає кабелю більшу стійкість при експлуатації в середовищах з підвищеною вологістю. Крім того, додатково застосована технологія «оболонка-піна-оболонка» (skin-foam-skin), яка передбачає використання додаткових внутрішніх шарів поліетилену, що покривають внутрішній провідник і діелектрик. Оболонки виконані з щільного поліетилену. Завдяки першого шару внутрішній провідник захищається від підтікання і окислення. Також цей шар збільшує нерезистентность внутрішнього провідника при вигинах коаксіального кабелю. Зовнішня оболонка захищає кабель від протікань та в комбінації з ПІБ захистом (додатковий шар з поліізобутилену поверх внутрішнього діелектрика) збільшує його довговічність.

Коаксіальний кабель марки CAVEL 11/50FC оставимося до типу розподільних кабелів для зовнішньої і підземного укладання. Даний кабель характеризується наступними відмітними властивостями: низькими втратами і високою ефективністю екранування.
Кабелі серії для зовнішніх монтажних робіт мають додатковий дифузійний наповнювач з петролатумного гелю (PJ), який заповнює простір між опліткою і зовнішньою поліетиленовою оболонкою. Рекомендується використовувати цей кабель в місцях з підвищеною вологістю або в місцях, де великий ризик можливого попадання води, наприклад у підземних колодязях, підземних кабельних каналах. Коаксіальний кабель марки CAVEL 11/50FC, щодо гнучкий і легкий у інсталяції, в порівнянні з кабелями даної монтажної групи. Незважаючи на те, що використання цього кабелю може вести до збільшення стартових інсталяційних витрат, подальшої експлуатаційний період ці витрати окупляться довгим терміном служби зі стабільними параметрами.

Технічні параметри коаксіального кабелю марки CAVEL 11/50FC:
Матреиал центрального провідника: мідь; 1.13 мм
Товщина центрального провідника: 1.13 мм;
Товщина внутрішнього діелектрика: 4.80 мм;
Екран: ламінована фольга/оплатка;
Екранування обплетення: 61 %;
Товщина обплетення: 5.40 мм;
Тип жилейного наповнювача: петролатумный гель (PJ);
Товщина зовнішнього діелектрика: 7.60 мм;
Вага міді в кабелі: 22.6 кг/км;
Вага кабелю: 51.5 кг/км;
Мінімальний радіус вигину: 50 мм;
Зусилля на розрив: 200 H;
Хвильовий опір: 75 +/-3 Ом;
Ємність кабелю: 52 +/-2 пФ/м.

Коефіцієнт придушення зворотної хвилі:
30-470 МГц: не менше 30 дБ;
470-862 МГц: не менше 28 дБ;
862-2400 МГц: не менше 26 дБ.
Коефіцієнт екранування:
5-10 МГц: не менше 75 дБ;
10-30 МГц: не менше 80 дБ;
30-1000 МГц: не менше 85 дБ.
Опір внутрішнього провідника: 18 Ом/км;
Опір зовнішнього провідника: 13.5 Ом/км;
Петлеве опір: 31.5 Ом/км;
Максимальний допустимий постійний струм: 8 А;
Напруга пробою: 8.0 кВ.

Загасання в коаксіальному кабелі марки CAVEL 11/50FC при температурі 20С:
5МГц – 1.2 дБ/100м;
10МГц – 1.7 дБ/100м;
30МГц – 3.0 дБ/100м;
50МГц – 3.8 дБ/100м;
200МГц – 8.0 дБ/100м;
300МГц – 10.0 дБ/100м;
470МГц – 12.5 дБ/100м;
862МГц – 17.1 дБ/100м;
1000МГц – 18.05 дБ/100м;
1350МГц – 21.4 дБ/100м;
1750МГц – 24.8 дБ/100м;
2050МГц – 26.9 дБ/100м;
2150МГц – 27.6 дБ/100м;
2400МГц – 29.3 дБ/100м;
3000МГц – 32.9 дБ/100м.
