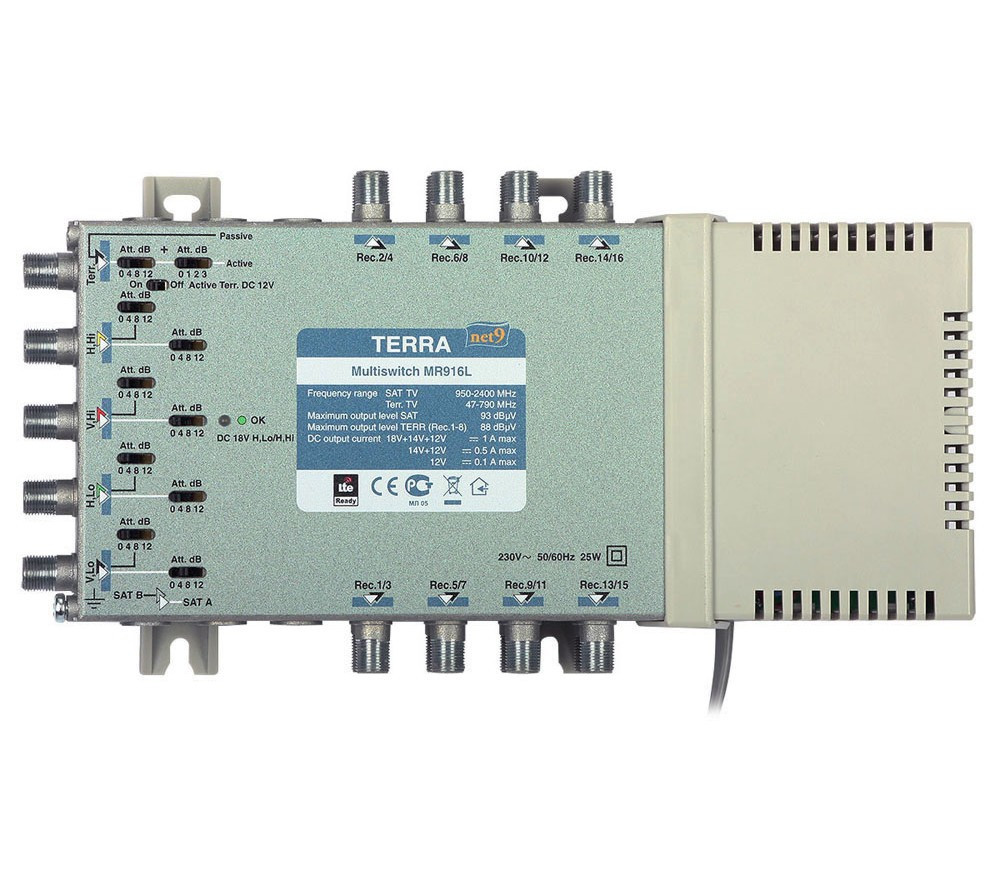

Радиальный мультисвич Terra MR 916L

Если вы хотите построить телевизионную сеть из шестнадцати абонентов, которые будут иметь возможность смотреть контент с двух спутников и эфирного ТВ, радиальный мультисвич Terra MSR 916 именно то, что вам нужно. Он имеет два по четыре V/L, V/H, H/L, H/H входа для спутниковго диапазона и один для эфирного. Благодаря встроенному диплексору спутниковый и эфирный сигналы будут приходить отдельно каждому абоненту по одному кабелю, затем вы сможете их разъединить с помощью телевизионной розетки или внешнего диплексора . Таким чином ви можете піти від необхідності прокладати окрему кабельну розводку для ефірного ТБ і окремо для супутникового. Мультисвіч Terra оснащений блоком живлення з захистом від перевантажень і короткого замикання, за допомогою якого ви зможете живлення конвертора. Наявні регулятори підсилення сигналу, для кожної пари абонентів, дозволять налаштувати систему з урахуванням видалення абонентського підключення від місця розташування мультисвіча.
Характеристики:
Діапазон частот:
SAT IF 950-2400 MHz
Terr. TV 47-862 MHz
Коефіцієнт посилення (фіксована пре-корекція АЧХ):
SAT A регулир. 10 dB
виходи 1-4 7 ÷ 12 dB
виходи 5-8 6 ÷ 10 dB
виходи 9-12 5 ÷ 8 dB
виходи 13-16 4 ÷ 6 dB
Terr. TV регулир. 20 dB
виходи 1-4 3 ÷ 7 dB
виходи 5-8 2 ÷ 5 dB
виходи 9-12 1 ÷ 3 dB
виходи 13-16 0 ÷ 1 dB
Вихідний рівень для SAT IF (IMD3=35 dB) 93 dbμv
Вихідний рівень для Terr. TV (DIN45004B):
виходи 1-4 91 dbμv
виходи 5-8 88 dbμv
виходи 9-12 86 dbμv
виходи 13-16 83 dbμv
Розв'язка по входах супутникового ТБ > 25 dB
Розв'язка між виходами > 25 dB
Придушення:
Terr. TV/SAT ≥ 24 dB
SAT/ TV ≥ 45dB
Напруга живлення через ВЧ входи:
H/Lo, H/Hi-18 V; V/Lo, V/Hi – 14 V; Terr. TV – 12 V
Струм живлення через ВЧ входи:
+17V +14V+12V < 1 A
14V+12V < 0.5 A
12V < 0.1 A
Споживання струму від приймача < 60 mA
Керуючі сигнали 14/18V, 0 / 22 kHz
Споживана потужність 230 V~ 50 Hz 4 W max.
Діапазон робочих температур:
-20° ÷ +50°C
Габарити/Вага (в упаковці):
324.5x128x53 mm/1.1 kg
