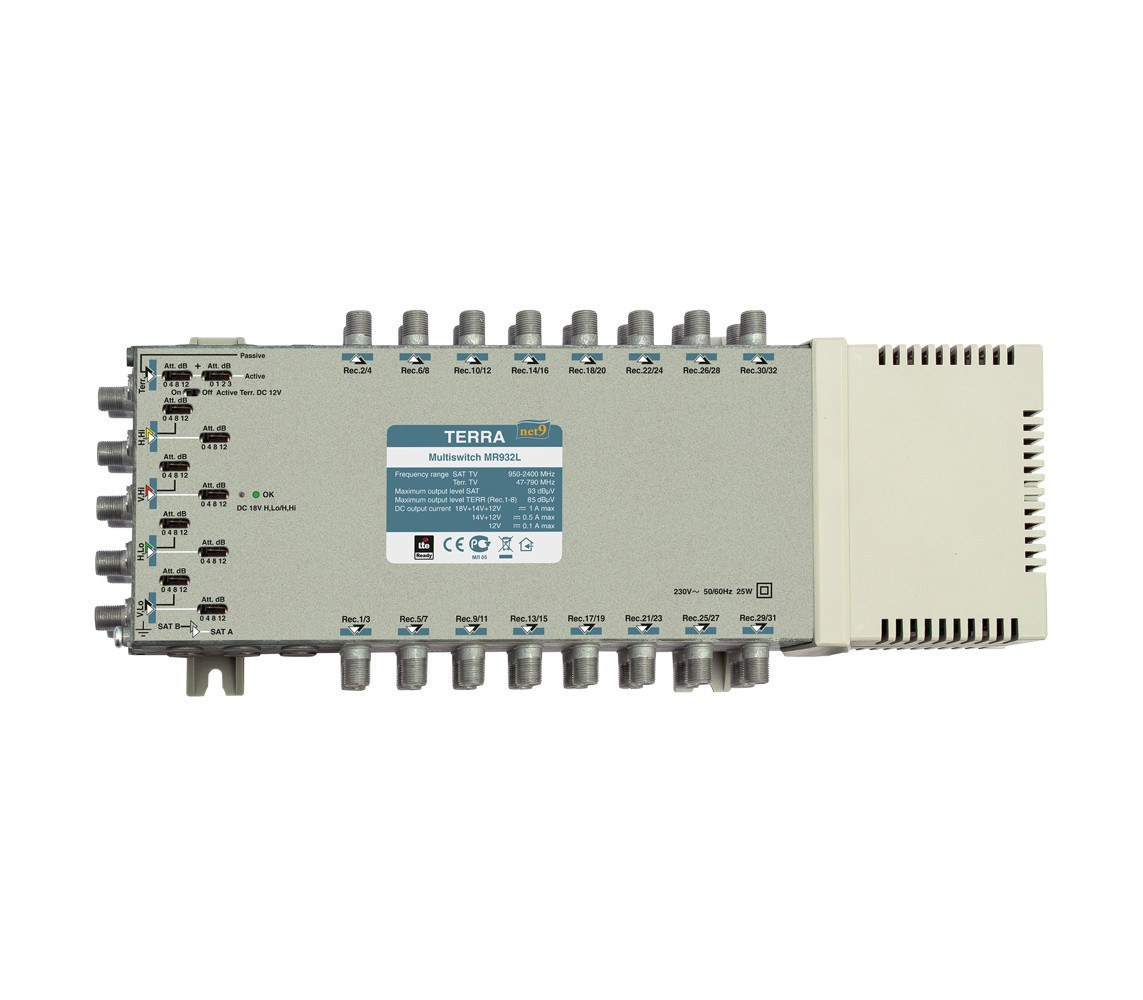

Радиальный мультисвич Terra MR 932L

Радіальний мультисвіч MR 932 (MSR 932)– дозволяє забезпечити телебаченням до тридцяти двох абонентів, яким буде доступний сигнал від двох супутників і наземного ефірного мовлення.
Щоб підключити два супутникових конвертора Quattro, мультисвіч оснащений вісьмома входами з V/L, V/H, H/L, H/H поляризациями. За ефірний сигнал відповідає окремий, дев'ятий вхід. Для того щоб ці два стандарту телевізійного мовлення передати по одному кабелю до абонента, Terra MSR 932 має вбудований диплексор. Таким рішенням Terra позбавить вас від необхідності прокладати окрему кабельну мережу для кожного стандарту ТБ. Оскільки MSR 932 обладнаний вбудованим блоком живлення, для подачі струму конверторів, його так само можна використовувати в якості кінцевого мультисвіча в зв'язці з прохідними мультисвичами. Можливо, у вашій мережі абоненти віддалені один від одного нерівномірно, відповідно коефіцієнт підсилення сигналу потрібно виставити з урахуванням цього аспекту, ви зможете це зробити завдяки наявним регуляторам посилення. Незважаючи на широкий діапазон температурних перепадів в нашій країні, Terra MSR 932 працює чітко і стабільно, так як адаптований для роботи в температурних умовах від мінус двадцяти до плюс п'ятдесяти градусів Цельсія.
Характеристики:
Диапазон частот:
SAT IF 950-2400 MHz
Terr. TV 47-862 MHz
Коэффициент усиления (фиксированная пре-коррекция АЧХ):
SAT A регулир. 10 dB
выходы 1-4 7 ÷ 12 dB
выходы 5-8 6 ÷ 10 dB
выходы 9-12 5 ÷ 8 dB
выходы 13-16 4 ÷ 6 dB
выходы 17-24 1 ÷ 4 dB
выходы 25-32 0 ÷ 2 dB
Terr. TV регулир. 20 dB
выходы 1-4 3 ÷ 7 dB
выходы 5-8 2 ÷ 5 dB
выходы 9-12 1 ÷ 3 dB
выходы 13-16 0 ÷ 1 dB
выходы 17-24 -3 ÷ 0 dB
выходы 15-32 -4 ÷ 2 dB
Выходной уровень для SAT IF (IMD3=35 dB) 93 dBµV
Выходной уровень для Terr. TV (DIN45004B):
выходы 1-4 91 dBµV
выходы 5-8 88 dBµV
выходы 9-12 86 dBµV
виходи 13-16 83 dbμv
виходи 17-24 86 dbμv
виходи 25-32 83 dbμv
Розв'язка по входах супутникового ТБ > 25 dB
Розв'язка між виходами > 25 dB
Придушення:
Terr. TV/SAT ≥ 24 dB
SAT/ TV ≥ 45dB
Напруга живлення через ВЧ входи:
H/Lo, H/Hi-18 V; V/Lo, V/Hi – 14 V; Terr. TV – 12 V
Струм живлення через ВЧ входи:
+17V +14V+12V < 1 A
14V+12V < 0.5 A
12V < 0.1 A
Споживання струму від приймача < 60 mA
Керуючі сигнали 14/18V, 0 / 22 kHz
Споживана потужність 230 V~ 50 Hz 4 W max.
Діапазон робочих температур:
-20° ÷ +50°C
Габарити/Вага (в упаковці):
324.5x128x53 mm/1.3 kg
