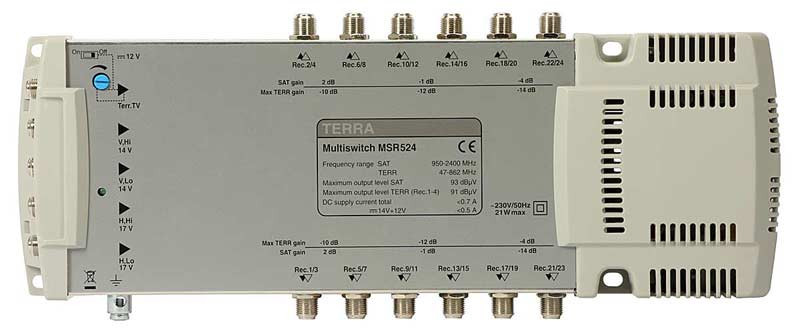

Радиальный мультисвич Terra MSR 524

Радіальний мультисвіч Terra MSR 524 – найкраще рішення для того щоб організувати колективне телебачення до двадцяти чотирьох абонентів, яким буде доступний сигнал від одного супутника і ефірного наземного ТБ. Для комутації з Quattro конвертором мультисвіч має чотири входи з V/L, V/H, H/L, H/H поляризациями.

          Эфирный сигнал подается на отдельный вход и суммируется с спутниковым с помощью встроенного диплексора. Таким образом к каждому абоненту приходит сигнал с спутниковым и эфирным сигналами в одном кабеле, разделить которые вы можете с помощью диплексорной розетки или внешнего диплексора. Благодаря такому решению, вам нет необходимости прокладывать отдельную кабельную разводку для каждого из стандартов телевизионного вещания. Terra MSR 524 имеет встроенный блок питания с защитой от короткого замыкания и перегрузки, он будет подавать питание конвертору. З допомогою регуляторів підсилення для кожної пари абонентів, ви зможете налаштувати потрібний рівень з урахуванням віддаленості підключаються точок.

Характеристики:
Діапазон частот:
SAT IF 950-2400 MHz
Terr. TV 47-862 MHz
Коефіцієнт посилення (фіксована пре-корекція АЧХ):
SAT A регулир. 10 dB
виходи 1-8 1÷2 dB
виходи 9-16 -1 ÷ -1 dB
виходи 17-24 -3 ÷ -4 dB
Terr. TV регулир. 20 dB
виходи 1-8 -7 ÷ -10 dB
виходи 9-16 -8 ÷ -12 dB
виходи 17-24 -9 ÷ -14 dB
Вихідний рівень для SAT IF (IMD3=35 dB) 93 dbμv
Вихідний рівень для Terr. TV (DIN45004B):
виходи 1-8 91 dbμv
виходи 9-16 88 dbμv
виходи 17-24 86 dbμv
Розв'язка по входах супутникового ТБ > 30 dB
Розв'язка між виходами > 30 dB
Придушення:
Terr. TV/SAT ≥ 30 dB
SAT/ TV ≥ 40dB
Напруга живлення через ВЧ входи:
H/Lo, H/Hi-18 V; V/Lo, V/Hi – 14 V; Terr. TV – 12 V
Струм живлення через ВЧ входи:
+17V +14V+12V < 0,7 A
14V+12V < 0.5 A
12V < 0.5 A
Споживання струму від приймача < 160 mA
Керуючі сигнали 14/18V, 0 / 22 kHz
Споживана потужність 230V/50Hz/2.5 W
Діапазон робочих температур:
-20° ÷ +50°C
Габарити/Вага (в упаковці):
310x126x53 mm/1 kg
