Волноводный переход ГОСТ/ЕВРО с круглого на прямоугольный

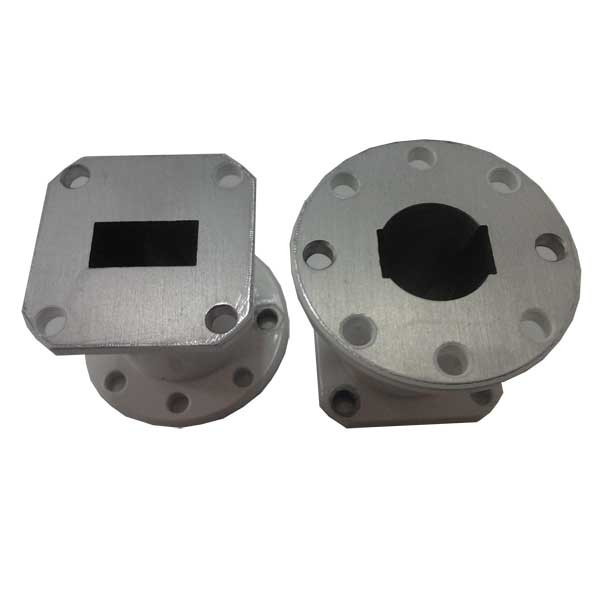

Хвилеводних перехід з круглого (С120) на прямокутний 19мм х 9,5 мм (WR-75). Посадочні кріпильні розміри прямокутного фланця доступні, як під типорозміри радянських ГОСТ-ів, так і типорозміри фланців зарубіжних виробників.
У представленому виробі перехід від прямокутного хвилеводу до круглого хвилеводу здійснюється шляхом поступової деформації поперечного перетину хвилеводу.
Такой конструктив перехода хотя и получается достаточно габаритным, но при этом обеспечивает согласование в большой ширине полосы пропускания волноводного тракта. Для реализации достаточной широкополосности перехода, его длина должна составлять много больше длины волны распространяющегося сигнала, поскольку при этом потери на отражение будут незначительными в широкой полосе частот.
В частном случае узкополосного решения, для уменьшения размеров можно использовать компактные ступенчатые переходы в виде согласующей четвертьволновой вставки с овальной формой поперечного сечения.
Основні технічні параметри переходу:
– Діапазон робочих частот: 10,7-12,75 GHz;
– КСВН не більше 1,15;
– Діаметр круглого хвилеводу: 19,0 мм;
– Тип вихідного прямокутного хвилеводу: WR-75;
– Габаритні розміри: 40х48мм;
– Маса: 185 р.
