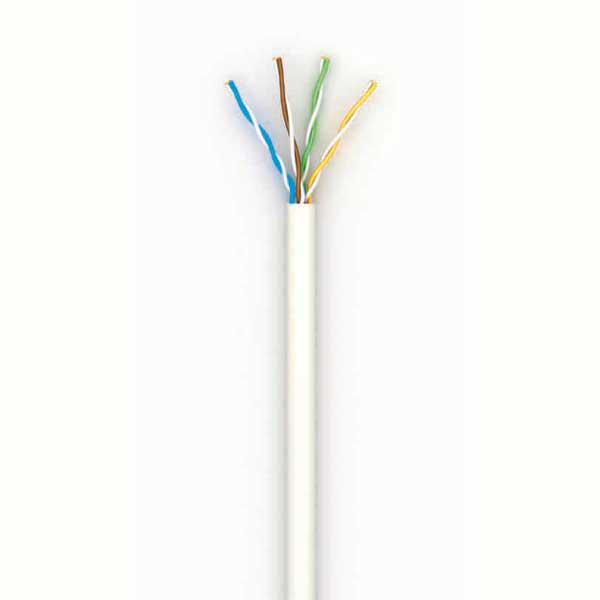

Витая пара КПВ-ВП (350)4*2*0,50(UTP-cat.5E), внутренняя

Модифікації кабелю

В наявності є звичайна і протипожежна модифікації кабелю. Вартість протипожежної модифікації уточнюйте

Застосування

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155

Мбіт / с , 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token

Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire

100 Мбіт/с

Відповідність вимогам

ISO/IEC 11801:2002

EN 50173-1:2002

ANSI/TIA/EIA-568-B 2-2001

IEC 61156-5:2002

ТУ У 31.3-05758730-020-2002

Конструкция

1. Токопроводящая жила: медная мягкая проволока

Диаметр: 0,51 мм (24 AWG )

2. Изоляция: полиэтилен

Диаметр проводника: 0,96 мм

Пара: 2 скрученных вместе проводника

Цветовая идентификация жил:

• пара 1: бело-синяя / синяя
• пара 2: бело-оранжевая / оранжевая
• пара 3: бело-зеленая / зеленая
• пара 4: бело-коричневая / коричневая

Сердечник: 4 пары скрученные вместе

3. Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд

Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H)

Максимальный диаметр кабеля: 5,9 мм

Условия прокладки и эксплуатации

Для стаціонарної прокладки всередині будівель, споруд, апаратури. Експлуатувати на частотах до 350 МГц.

Електричні характеристики при 20*C

Опір постійному струму <= 96 Ом/км

Опір ізоляції >= 5 ГОм/км

Робоча ємність <= 56 пФ/м

Швидкість поширення сигналу >= 0,68 з

Затримка поширення сигналу <= 534+36/f^-2 нс/100 м

Зміщення затримки на частоті: 100 МГц <= 45 нс/100 м

Хвильовий опір в діапазоні частот:

1-100 МГц 100±7 Ом

100-350 МГц 100±10 Ом

Випробувальна напруга між жилами, (пост. струм, 2) 2,5 кВ

Робоча напруга (пост. струм) 72 В

Механічні характеристики

Температурний діапазон:

Під час монтажу -10 *C ... +60 *C

Після монтажу -20 *C ... +60 *C

Радіус вигину:

Під час монтажу >= 8 x діаметрів кабелю

Після монтажу >= 4 x діаметрів кабелю

Розтягуючі зусилля <= 85 Н
